简介

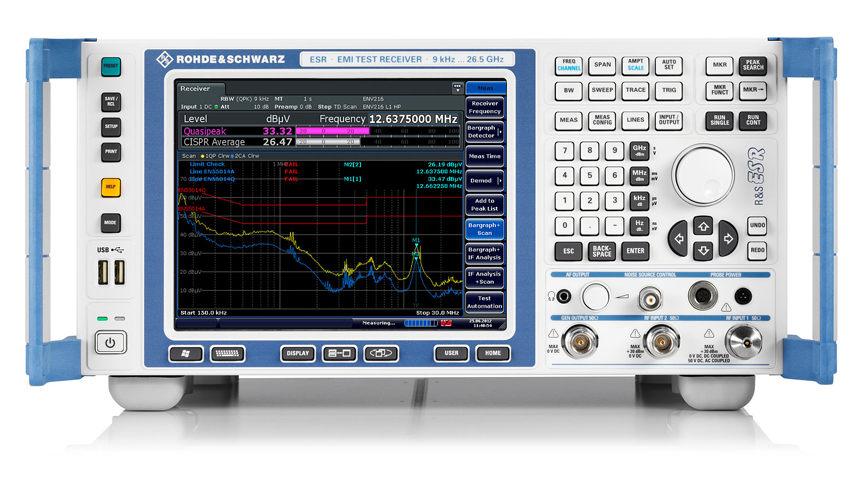

R&S®ESR 是一种 EMI 测试接收机，频率范围介于 10 Hz 至 26.5 GHz 且符合 CISPR 16-1-1 标准。 该接收机可以通过传统步进式频率扫描或者在极高的速度下通过基于 FFT 的时域扫描测量电磁干扰。
主要特点
- EMI 测试接收机与信号/频谱分析仪集于一体
- 符合 CISPR 16-1-1 第 3.1 版
- 使用集成的 20 dB 前置放大器预选
- 分辨率带宽符合 CISPR 标准且可选择使用 10 Hz 至 1 MHz
的十进位步长（MIL STD-461、DO-160） - 超快速时域扫描（选项）或传统步进式频率扫描
- 进行频跨高达 40 MHz 的实时频谱分析，以便详细调查干扰（选项）
- 高分辨率的时域显示 (50 μs)
- 自动测试程序
- 中频分析（选项）
特性和优势
符合标准的干扰测量
-
认证测量
-
在频谱分析仪模式下执行符合标准的 EMI 测量
通过基于 FFT 的时域扫描实现超快速测量（选项）
-
因为基于硬件的 FFT 计算，所以测量速度极快
-
通过同步准峰值以及平均值加权实时测量传导干扰电平
进行实时频谱分析，以便详细调查干扰（选项）
-
利用瀑布图无缝显示时域内频谱
-
利用余辉模式（频谱柱状图），以便清晰鉴别脉冲和连续干扰
-
频率模板触发，以便准确可靠地检测不定时发生的频谱事件
强大的频域内和时域内测量及分析功能
-
自动测试序列，涵盖预览测量、数据简化以及最终测量
-
可显示干扰信号周围频谱的中频分析功能（选项）
-
时域显示 – 集成示波器功能
-
同步显示最多六个迹线以及四个条形图
-
预设天线因子（转换因子）以及用户创建的转换因子集
-
符合商用标准的 EMI 限值线库，具有快捷编辑器
-
使用 R&S®EMC32 测量软件以及 R&S®ES-SCAN EMI 软件的远程控制测量及自动化 EMI 测试程序
-
适合一般实验室应用的广泛的分析功能
-
用于标量网络分析的跟踪发生器（选件）
操作方便，显示信息易懂
-
基于触摸屏的用户界面，带有撤消/重做功能
-
直观化扫描表
-
集成联机帮助
-
将结果及仪器设置保存到内部或外部媒介
-
可拆卸硬盘驱动程序 (HDD)，用于保护测试数据的机密性
-
通过 GPIB 或 LAN 远程控制
-
针对 LabView、LabWindows/CVI、VXI Plug & Play 的驱动程序
-
固件更新 – 紧跟新发展步伐
紧凑坚固 – 同样适合移动应用
-
直流电源，适合现场应用，可选择使用外部电池盒以及加固外壳
-
耐高振以及冲击负荷的固态驱动器 (SSD)
-
紧凑设计
规格
| 频率 | ||
| 频率范围 | R&S®ESR3 | 9 kHz 至 3.6 GHz |
| R&S®ESR3 （带 R&S®ESR-B29 选件） | 10 Hz 至 3.6 GHz | |
| R&S®ESR7 | 9 kHz 至 7 GHz | |
| R&S®ESR7 （带 R&S®ESR-B29 选件） | 10 Hz 至 7 GHz | |
| R&S®ESR26 | 9 kHz 至 26.5 GHz | |
| R&S®ESR26 （带 R&S®ESR-B29 选件） | 10 Hz 至 26.5 GHz | |
| 电平 | ||
| 最大射频电平（连续波） |
射频衰减 ≥ 10 dB； 关闭射频前置放大器 射频衰减 ≥ 10 dB； 开启射频前置放大器 |
30 dBm (= 1 W) 23 dBm (= 0.2 W) |
| 最大脉冲电压 |
射频衰减 ≥ 10 dB 输入 1 输入 2 |
150 V 450 V |
| 最大脉冲能量 |
射频衰减 ≥ 10 dB； 10 μs 输入 1 输入 2 |
1 mWs 20 mWs |
| 1 dB 压缩 | 射频衰减 0 dB； 关闭射频前置放大器以及预选 | +3 dBm，标称值 |
| 中频及分辨率带宽 | ||
|
分析仪模式（频跨 ≥ 10 Hz）以及 接收机模式 |
10 Hz 至 10 MHz (–3 dB)，在 1/2/3/5/10 步长中 | |
| 分析仪以及接收机模式 |
200 Hz、9 kHz、120 kHz (–6 dB)、 1 MHz（脉冲带宽） |
|
| 带 R&S®ESR-B29 选件（在分析仪以及接收机模式下） |
增加 10 Hz 至 100 kHz (–6 dB)，在十进位步长中 |
|
| 预选 | 在分析仪模式下可关闭 | 16 个固定滤波器 |
| 前置放大器 | 可开启/关闭 | 1 kHz 至 26.5 GHz |
| 测量时间 | 分析仪模式（扫描时间） |
频跨 = 0 Hz： 1 μs 至 16 000 s 频跨 ≥ 10 Hz（扫描）： 1 ms 至 16 000 s 频跨 ≥ 10 Hz (FFT)： 7 μs 至 16 000 s |
|
接收机模式（步进式频率扫描） 接收机模式（时域扫描） |
50 μs 至 100 s（根据频率） 50 μs 至 100 s（根据频率子范围） |
|
| 频率步长 |
接收机模式（步进式频率扫描） 接收机模式（时域扫描） |
最低 1 Hz 0.25 × 中频带宽 |
| 检波器 | 接收机模式 |
最高峰值、最低峰值、准峰值、均方根值、平均值、 具有计量时间常数的平均值 （CISPR 平均值）、RMS 平均值 (CISPR-RMS) |
| 显示平均噪声电平 (DANL) | 接收机模式，标称值，平均值检波器 (AV)，射频衰减 0 dB，端接 50 Ω | |
| 关闭前置放大器 | ||
| 30 MHz < f < 1 GHz,，带宽 120 kHz | < 8 dBμV | |
| 1 GHz < f < 3.6 GHz，带宽 1 MHz | < 20 dBμV | |
| 3.6 GHz < f < 26.5 GHz，带宽 1 MHz | < 26 dBμV | |
| 开启前置放大器 | ||
| 30 MHz < f < 1 GHz,，带宽 120 kHz | < –3 dBμV | |
| 1 GHz < f < 3.6 GHz，带宽 1 MHz | < 9 dBμV | |
| 3.6 GHz < f < 26.5 GHz，带宽 1 MHz | < 13 dBμV | |
| 扫描（迹线）点的数量 | ||
| 分析仪模式（标准） | 101 至 32 001 | |
| 分析仪模式 (EMI) | 101 至 200 001 | |
| 接收机模式 | 最大 4 000 000 | |
| 实时分析仪（选件） | 801 | |
| 总体测量不确定性 | 连续波信号，电平 0 dB 至 –70 dB（低于参考电平），S/N > 20 dB，自动 扫描 时间，射频衰减 10 dB、20 dB、30 dB、40 dB，开启前置放大器，频跨/RBW 95 % 置信 度， +20°C 至 +30°C | |
| 9 kHz ≤ f < 3.6 GHz | 0.47 dB | |
| 3.6 GHz ≤ f ≤ 7 GHz | 0.59 dB | |
| 7 GHz ≤ f ≤ 13.6 GHz | 1.01 dB | |
| 13.6 GHz ≤ f ≤ 26.5 GHz |
1.34 dB | |
